18/3/10
Semáforo.
Realizar un semáforo que tenga tres colores difernetes que se enciendan a distinto tiempo y durante un tiempo determinado.
7/3/10
tres en raya
Material de trabajo: contrachapado de madera de 3 capas; ¡Sentido de las fibras intercalado! Madera de pino (madera de coníferas), madera blanda; tiene que secarse de la forma correspondientepara su tatamiento.
9- Una gota de pegamento universal en las cabezas de los clavos evita que se hundan evando su juego.
2-En primer lugar, unir todos los contactos de un lado con los clavos. Todos los led se tienen que iluminar de un mismo coloe y se tienen que enceder en la misma secuencia en las que los contactos se han enchufado en los clavos. De nos ser así, se tienen que comprobar las conexiones de las cabezas de los clavos con los led y, si es necesario, se tienen que volver a soldar. Proceder del mismo modo en el otro lado.
Cada jugador intenta que se ilumine ena secuencia de tres campos de su color. Esta secuencia puede ser en vertical, en horizontal o en diagonal. El primero que lo consigue es el ganador. El jugador A ocupa cualquier campo, se ilumina, por ejemplo, el rojo. El jugador B ocupa el campo que , en consecuencia, ha selecionado tácticamente, se ilumina, por ejemplo, de amarillo. Los jugadores ocupan alternativamente los campos.
PLANTILLA.
Tratamiento: La madera se sierra, se lima, se perfora y se pule; trazar los contornos según la plantilla o un modelo propio.
Ensambladura de la madera: encolar (cola blanca)
Superficie: Encerar (cera líquida o sólida); barniz para madera (imprimación/ barniz), barnizar (con color y soluble en agua - a continuación, una capa de barniz); aceite de linaza.
HERRAMIENTAS.
Soldar: Para soldar utilizar un soldador de cobre de 15-30W con una cabeza fina.
Cortar: Utilizar unos alicates de corte diagonal para cortar el cordón y las resistencias.
Serrar: Sierra de dentado fino - adecuada para cortes rectos y para cortar listones y barras redondas.
Limar: Decidir la opción de limado según el grado de tratamiento; en el caso de recortes, utilizar una lima tipo aguja.
Pulir: utilizar papel de lija para formas concretas.
Sujetar: Las abrazaderas de sujeción son muy adecuadas (ligeras, no dejan marcas de herramientas).
Taladrar: Utilizare un taladro manual o vertical.

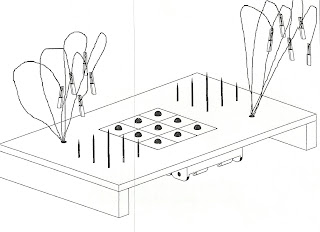

CONFECCIÓN DEL TABLERO DE JUEGO.
1- Pasar la posición de las perforaciones, según la figura al tablero contrachapado de madera(1). Perforar orificios (4 y 5mm) y delinear el tablero de juego con un rotulador edding negro u otro similar.
2- En la parte de detrás, marcar los puntos para los clavos de contacto con un punzón.
3- Serrar dos trozosdel listón(2) de una longitud de 120mm y ampliar los cortes. Encolar los trozos de listón por la parte inferior, según la figura.
MONTAJE Y CABLEADO DE LOS COMPONENTES ELECTRÓNICO.
1- Clavar los clavos de contacto(3) desde la parte inferior a los puntos marcados, a través del tablero contrachapado. Nota: Procurar que los clavos se incorporen en perpendicular y con la misma separación. Utilizar 2 trozos de madera o un tornillo de banco abierto como base, para que los clavos se puedan clavar sin impedimiento y de forma completa a través del tablero contrachapado.
2- Pegar los led con el lado aplanado orientado a la izquierda en los orificios de 5mm. Nota: ¡Utilizar pegamento universal para pegarlos!
3-Cortar 5 trozos de 150mm de longitud aproximadamente(6a) de cada color de los cordones suministrados y pelar los extremos.
4- Estañar los extremos pelados de los trezos (6a). Soldar cada uno de los trozos (6a) en una terminal para soldura (7).
5- Pegar el portapilas (5) en la parte inferioe, segú la figura.
6- Hundir dos chinchetas, según la figura, cerca de cada orificio de 4mm (véase la figura de abajo). Nota: ¡procurar que las chinchetas no se hundan por completo!
7- Estañar las cabezas de los clavos y de las chinchetas. Soldar cada resistencia de 100 (8) en las chinchetas.
8-Cableado:
-Soldar el polo positivo (cable rojo) del portapilas a la chncheta(a).Desde la chincheta, tender un cable de unos 200mm de longitud(6c/ pelear y estañar ambos extremos)
hasta la chincheta de enfrente (c) y soldarlo.
-Doblar los cátodos (polo negativo de los led) hacia adelante y soldarlos unos con otros (lineas gruesas).
-Soldar el polo negativo (cable negro, lineas gruesas) del portapilas a un cátado.
-Enchufar cada 5 trozos de cable del mismo color al terminal para cables soldado (6a/7) desde arriba y através del orificio de 4mm y soldarlos a las chinchetas (b/d).
-Enchufar cada 5 trozos de cable del mismo color al terminal para cables soldado (6a/7) desde arriba y através del orificio de 4mm y soldarlos a las chinchetas (b/d).
Nota:¡Los terminales de los cables deben encontrarse en el lado del tablero de juego!
-Cortar 9 trozos de 80mm de longitud aproximadamente (6b) de cable de cada color, pelar los extremos y estañarlos. A continiación, y de forma sistemática, unir cada cabeza de clavo del lado izquierdo con los ánodos izquierdos de los led. Para ello, utilizar los trozos de cable(6b). Proceder del mismo modo en el lado derecho. Nota: ¡No cambiar ni la columna ni la fila!
9- Una gota de pegamento universal en las cabezas de los clavos evita que se hundan evando su juego.
COMPROBACIÓN DEL FINCIONAMIENTO.
1-Colocar 2 pilas redondas de tamaño AA en el portapilas.
2-En primer lugar, unir todos los contactos de un lado con los clavos. Todos los led se tienen que iluminar de un mismo coloe y se tienen que enceder en la misma secuencia en las que los contactos se han enchufado en los clavos. De nos ser así, se tienen que comprobar las conexiones de las cabezas de los clavos con los led y, si es necesario, se tienen que volver a soldar. Proceder del mismo modo en el otro lado.
OBJETIVO DEL JUEGO.
Cada jugador intenta que se ilumine ena secuencia de tres campos de su color. Esta secuencia puede ser en vertical, en horizontal o en diagonal. El primero que lo consigue es el ganador. El jugador A ocupa cualquier campo, se ilumina, por ejemplo, el rojo. El jugador B ocupa el campo que , en consecuencia, ha selecionado tácticamente, se ilumina, por ejemplo, de amarillo. Los jugadores ocupan alternativamente los campos.
PLANTILLA.
